德标DN400闸阀

一、产品定义与标准体系

德标DN400闸阀是严格按照德国工业标准（DIN标准）体系设计制造的公称通径为400毫米的闸阀产品。DN400是工业管道中的关键大口径规格，常用于主干线输送。该产品体现了德标阀门在性、性和材料可追溯性方面的严格要求，广泛应用于遵循欧洲标准（EN）或德标的大型工业项目、能源设施和出口工程。

二、遵循的核心标准

设计与制造标准：

DIN EN 1984/DIN 3352:工业阀门-闸阀的通用要求。这是德标闸阀的基础标准。

DIN 3202:工业阀门-基本概念、阀门定义、分类与术语。

压力-温度额定值：DIN EN 12516-1/2/3:阀门壳体强度设计及压力-温度额定值的标准。

法兰连接标准：

DIN EN 1092-1:法兰及其连接-按PN标注的钢制法兰。这是德标PN系列法兰的核心标准。DN400法兰的具体尺寸（外径、螺栓孔中心圆直径、螺栓孔数量与尺寸、法兰厚度）严格按此标准执行。

测试与检验标准：

DIN EN 12266-1:工业阀门-阀门试验。规定了压力试验和泄漏试验方法。

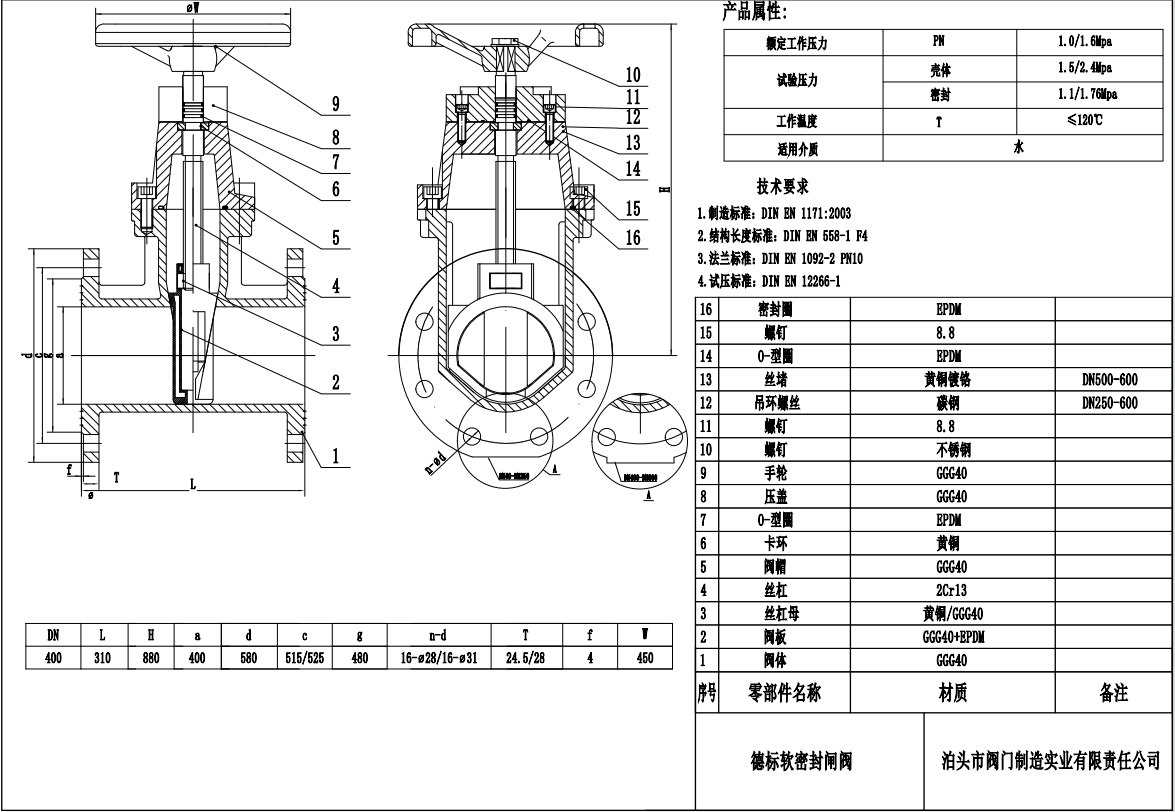

三、典型结构与设计特征

阀体与流道设计：

阀体采用全通径设计，流道内径与DN400管道公称内径相匹配，的流阻和压力损失。阀体结构，通常为铸造（大口径以铸造为主），能承受管道应力。两端为标准的DIN EN 1092-1 PN系列法兰（如PN10,PN16,PN25）。

阀盖连接：

德标闸阀通常采用压力自密封阀盖或螺栓连接阀盖。DN400大口径阀门为，多采用法兰螺栓连接阀盖，通过一圈外周螺栓将阀盖与阀体紧密连接，承压，便于拆卸维护。

闸板与密封：

弹性楔式闸板：为主流设计。闸板为两半组合式，中间有弹性补偿机构，能自动补偿因温度和压力引起的阀座变形，高温高压下密封，操作扭矩稳定。

密封面：通常采用本体金属加工或堆焊硬质合金（如司太立合金Stellite）。密封面，、耐冲刷，使用寿命长。

阀杆系统：

明杆外螺纹式（OS&Y）：DN400阀门几乎全部采用明杆设计。阀杆为全通径实心不锈钢棒材，。螺纹位于阀体外部，不与介质接触，便于润滑和维护。

填料系统：采用深填料函设计，可装入多圈柔性石墨或PTFE填料。配有两件式填料压盖和活节螺栓，便于在线调整和更换填料。

操作机构：

DN400口径手动操作扭矩很大，因此标准配置为伞齿轮操作箱。齿轮箱提供显著的减速增矩效果（传动比通常为1:2至1:5），使单人操作成为可能。齿轮箱具备自锁功能，可防止阀杆因介质冲击而转动。同时提供手轮操作接口，并可选配电动或气动执行器接口。

四、压力等级

德标以PN(公称压力)标识，DN400常见等级为：

PN10：约1.0 MPa，用于低压水、气系统。

PN16：约1.6 MPa，的通用工业压力等级。

五、核心优势

的工程性：严谨的DIN标准了从设计、选材、铸造、加工到测试的全过程质量控制，产品在高温高压、热循环工况下性能稳定，寿命长。

的尺寸互换性：严格的公差控制使不同制造商生产的同规格德标阀门和管道附件具备的尺寸互换性，方便了采购和后期维护。

优化的流体性能：全通径设计和光滑流道将压力损失降至，节约系统运行能耗。

的操作与维护：标配的伞齿轮箱使大口径阀门操作轻松省力。明杆设计和可调填料函使日常检查与维护非常便捷。

高度的可扩展性：齿轮箱顶部预留标准接口，可轻松加装电动、气动或液动执行器，实现自动化升级。
