德标F5暗杆闸阀

德标 F5 软密封闸阀是一种符合德国 DIN 标准的阀门，在给排水、化工等应用广泛。以下是其详细介绍：

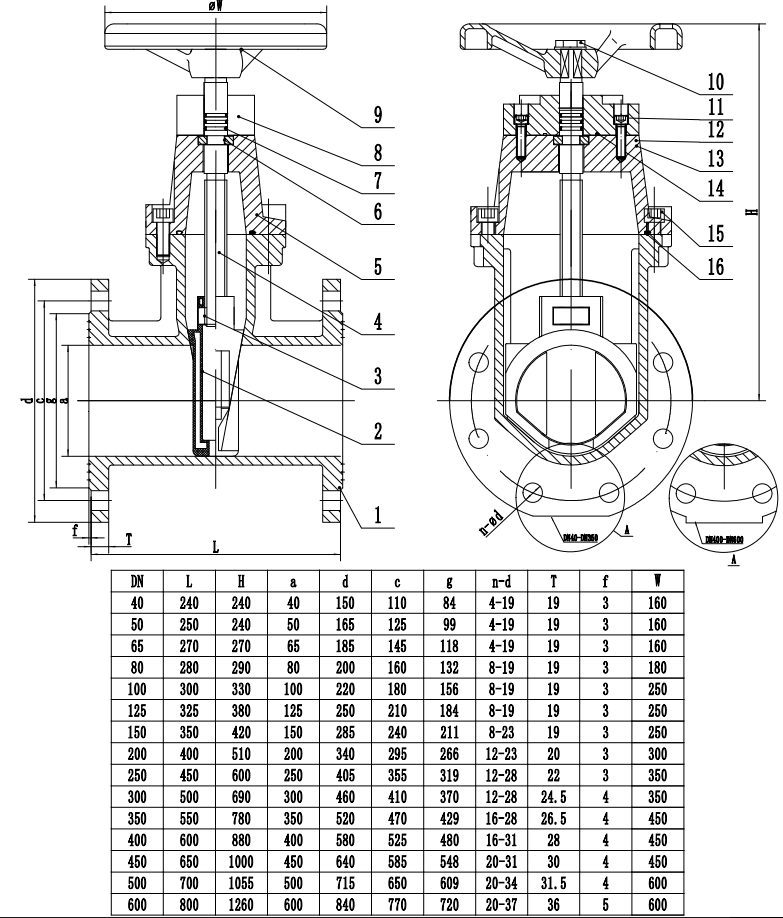

结构设计

整体结构：通常采用暗杆设计，结构紧凑，阀杆螺母与闸板为两体结构，无卡阻现象。闸阀底部为平底设计，不易造成杂物淤积，使流体通畅无阻。

密封设计：阀板由 EPDM 橡胶整体包覆，橡胶与球墨铸铁闸板连接牢靠，弹性记忆佳，密封性能稳定。阀杆采用三道 “O” 型环密封圈设计，使阀杆转动无阻，避免介质外漏，且可以不停水施工更换密封圈。

连接方式：一般采用法兰连接，连接法兰符合 DIN2501/EN1092-2 标准，便于安装和维护。

材料选用

阀体：采用球墨铸铁 QT500-7 进行铸造，球化率高，拉力强，韧性佳，不易拉裂、冻裂。

阀杆：常用 2Cr13 材料，也有 SS316、SS316L 等不锈钢材质可选，具有良好的蚀性。

阀杆螺母：采用黄铜材料，开关更顺畅，可避免操作过程中出现卡阻现象。

性能参数

公称直径：常见规格为 DN40-DN1200，可满足不同管径的需求。

压力等级：压力等级有 PN10、PN16、PN25 等。

工作温度：根据密封橡胶材质的不同有所差异，丁腈橡胶（NBR）密封的阀门工作温度≤80℃，三元乙丙橡胶（EPDM）密封的阀门工作温度≤120℃。

适用介质：主要用于水、污水等流体介质，也可根据材质和密封性能适用于食品、化工等行业的一些介质。

特点与优势

密封性能好：利用阀体整体包胶和橡胶阀板的变形补偿作用，能防止泄漏。

蚀：阀体内外采用环氧树脂静电涂装，可防止腐蚀与生锈，适用于污水等腐蚀性介质。

使用寿命长：球墨铸铁阀体和的密封、传动部件，使其具有良好的和抗压力波动能力，使用寿命长。
